Maquettes à but pédagogique sur le thème de l’ingénierie, appartenant à l’association Legion VIII Augusta, réalisées en parties par M. Jean Cabot aidé de membres de l’association.

Pont du Gard en construction

Le pont du Gard est un pont-aqueduc romain à trois niveaux, situé près de  Nîmes, (30). Construit au Ier siècle ap J.C., cinq années ont été nécessaires à sa réalisation. Il assurait la continuité de l’aqueduc qui conduisait l’eau d’Uzès à Nîmes (Nemesis).

L’objectif pédagogique de cette maquette est de montrer au public comment les romains construisaient des ponts aqueducs et quelles techniques étaient utilisées.

Pont du Gard en construction
Maquette du pont du Gard en construction (photo expo Samara 2014)
Maquette du pont du Gard en construction
Maquette du pont du Gard en construction dans sa mallette pédagogique

Pont du Rhin

Source : La guerre des Gaules de Jules César (livre IV)

« Ce pont a été construit par les pontonniers des légions de Jules César afin d’attaquer les germains un peu trop « remuants ». Ce pont pour spectaculaire qu’il fut a été détruit dès que les légions romains retournèrent en Gaule. »

maquette pont sur le rhin
maquette pont sur le Rhin

Patrouilleur sur le Rhin

« Grosse barque » à rames utilisée par les légionnaires romains pour patrouiller sur les rives du Rhin

Source :  Archéothéma 2012 sur les bateaux antiques et l’archéologie expérimentale

Maquette de patrouilleur sur le Rhin
Maquette de patrouilleur sur le Rhin
Maquette de patrouilleur sur le Rhin
Maquette de patrouilleur sur le Rhin

Onagre

L’onagre était un engin de siège de la période romaine post-classique qui tire son nom de l’analogie de son mouvement avec celui de la ruade d’un onagre, sorte d’âne sauvage. Il s’agit d’une sorte de catapulte romaine qui utilise la force de torsion, provenant généralement d’une corde torsadée, pour stocker l’énergie nécessaire au tir.

Source : Ammien Marcellin,  Histoire, XXIII, 4 descritpion des machines de guerre

« L’onagre est une version simplifiée de la baliste car un seul ressort de torsion est utilisé en position horizontale au niveau du sol à la place de deux ressorts verticaux sur la baliste. Moins de pièces en fonctionnement, moins de réglages à effectuer, moins de risque de casse, une fabrication plus rapide pour un résultat similaire. »

maquette d'onagre
maquette d’onagre
maquette d'onagre
maquette d’onagre

Baliste

Source : Vitruve, De Architectura livre X chapitre chapitre XI

« Les balistes étaient des machines de jet  très souvent petroboles (c’est-à-dire lançant des boulets en pierre). Leur taille variait suivant la masse du projectile de 2m à 15m de hauteur »

maquette baliste
maquette baliste
maquette_balliste
maquette baliste exposée au parc de Samara

Tortue d’Hégétor

Échelle 1/25ème, l’originale devait peser environ 25 tonnes et son bélier avait une longueur de 31 m!

Source : Athénée le mécanicien et Vitruve De Architectura livre X chapitre 15

maquette tortue hegetor
maquette tortue d’hégétor

Odomètre

L’odomètre est une machine de mesure des distances, qui, à partir du miliaire d’or du forum, permettait notamment d’établir le bornage de toutes les voies romaines.

Source : Vitruve livre X chapitre 9 « Par quel moyen on peut savoir, en allant en carrosse ou en bateau, com bien on a fait de chemin »

Le système de Vitruve est théoriquement simple et ses calculs à peu près exacts à condition de supprimer, dans la mesure du diamètre des roues, l’expression et sextantes pour garder simplement le chiffre de quatre pieds. En effet, 4 pieds x pi = 12,56 pieds ; Vitruve donne la valeur approchée la plus simple : 12,5 pieds. En quatre cents tours les roues parcourent donc bien 12,5 x 400 = 5000 pieds, soit mille pas romains.

maquette d'un Odomètre
maquette d’un Odomètre

Grues

Différents types de grue permettant l’élévation de matériaux de construction.

Source : Vitruve : De architectura, livre X chapitre 2

« Après les avoir fait passer par la partie extérieure, on les ramène, à droite et à gauche de la roue, jusqu’à l’essieu, où on les attache pour les y fixer. Alors, de la roue autour de laquelle il est entortillé, un autre câble se dirige vers un vindas. En même temps que ce câble file autour de la roue et du treuil du vindas, ceux qui sont attachés à l’essieu de la machine, se tendent et lèvent insensiblement les fardeaux sans danger. Que si l’on veut, sans employer de vindas*, se servir d’une roue plus grande, en la faisant tourner par des hommes qui agiront avec leurs pieds, soit au milieu, soit à l’une de ses extrémités, on en obtiendra des résultats encore plus prompts. »

* vindas= cabestan

maquette_grues_1
Maquette de grues
maquette_grues_2
Maquette détail engins de levage

Grue « 10 tonnes »

Grue capable de soulever des charges allant jusqu’à 10 000kg

Source : Vitruve : De architectura, livre X chapitre 2

« Après les avoir fait passer par la partie extérieure, on les ramène, à droite et à gauche de la roue, jusqu’à l’essieu, où on les attache pour les y fixer. Alors, de la roue autour de laquelle il est entortillé, un autre câble se dirige vers un vindas. En même temps que ce câble file autour de la roue et du treuil du vindas, ceux qui sont attachés à l’essieu de la machine, se tendent et lèvent insensiblement les fardeaux sans danger. Que si l’on veut, sans employer de vindas*, se servir d’une roue plus grande, en la faisant tourner par des hommes qui agiront avec leurs pieds, soit au milieu, soit à l’une de ses extrémités, on en obtiendra des résultats encore plus prompts. »

* vindas= cabestan

maquette_grue_10T
maquette de grue 10 tonnes

Temple de Vesunna

Le temple de Vésone a été construit pendant le 1er siècle après J.C. afin d’honorer la déesse Vesunna, divinité tutélaire de la tribu gauloise des Pétrocores. Ce temple fut partiellement détruit dès le 3ème siècle afin de dresser des fortifications  lors des premières grandes invasions barbares.

maquette_temple _vesunna
Maquette du temple de Vesunna au 1/100ème réalisée par les élèves de BEP construction topographique du Lycée Professionnel Chardeuil (Dordogne) en 2007

Portes du camp de Mirebeau

Réalisée à partir de plans réalisés lors des fouilles archéologiques du site.

La légion VIII Augusta stationna une vingtaine d’années  (de 69 à 90 après J.C.) à proximité de Mirebeau sur Béze (côte d’Or) afin de mater une révolte des Lingons

maquette_porte_camp_mirebeau
maquette de la porte du camp de Mirebeau (21)



Exposition au parc de Samara

Exposition temporaire réalisée au parc de Samara en 2014

expo maquette ingenierie samara _1
Exposition temporaire au parc de Samara
expo maquette ingenierie samara _2
Exposition temporaire au parc de Samara

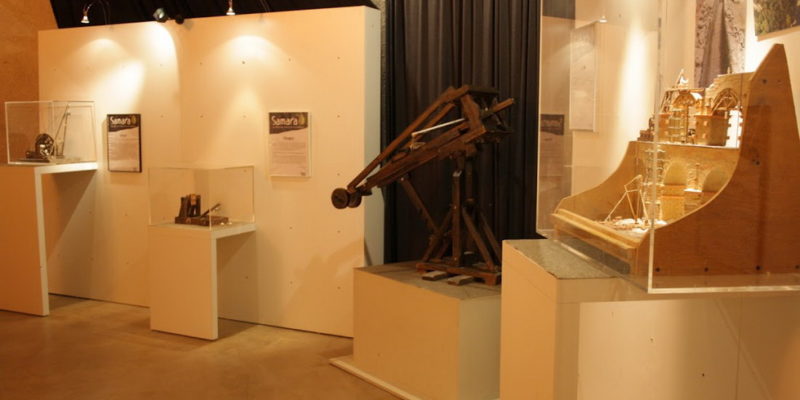

expo maquette ingenierie samara _3
Exposition temporaire au parc de Samara
expo maquette ingenierie samara _4
Exposition temporaire au parc de Samara
